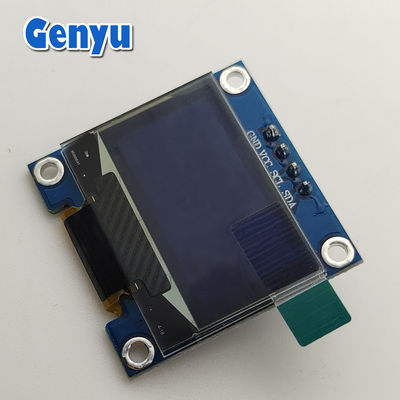

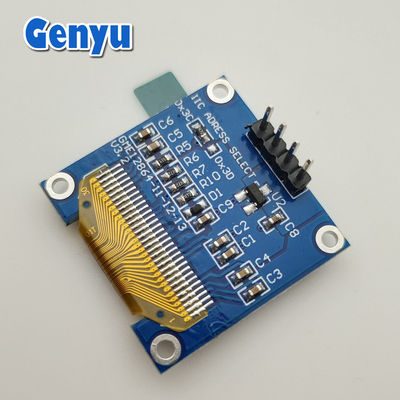

SSD1306 Module d'affichage OLED de 0,96' Y&B 128x64 points Interface I2C 4PIN

0Module d'affichage OLED de 96 pouces Y&B 128x64 points SSD1306 4PIN Interface I2C

Spécifications d'un module OLED de 0,96 pouces:

1. Taille d'affichage:

   • Taille diagonaleJe suis désolée.

   • Zones actives: approximativement 21,74 mm x 10,86 mm.

2. Résolution:Généralement128x64 pixels

3. Type OLED:

   • Des couleurs différentes: Disponible en une seule couleur comme le blanc, le bleu ou le jaune.

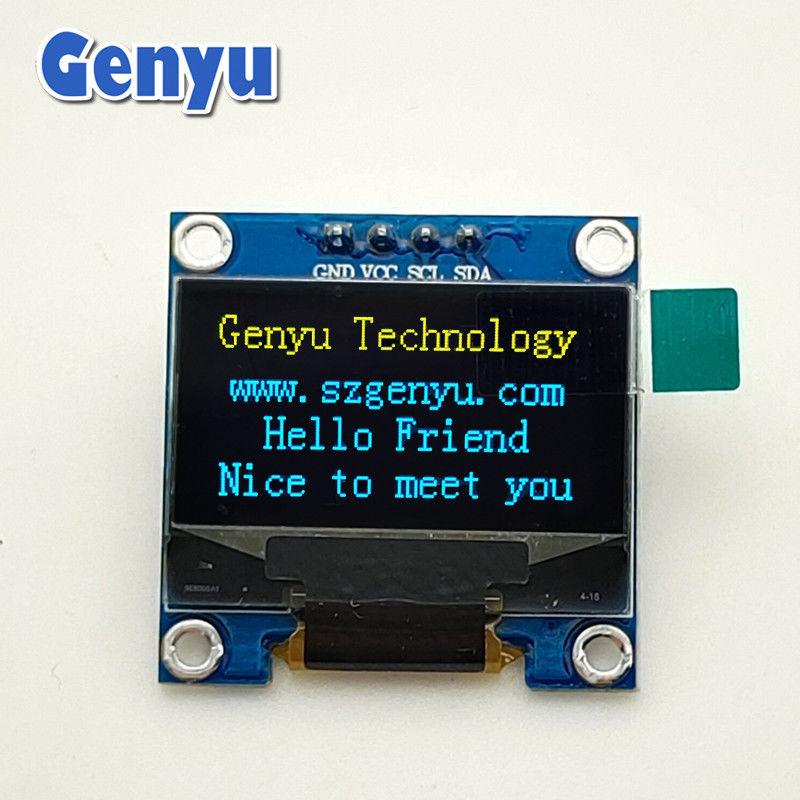

   • Bicolore: Affiche deux couleurs, comme le jaune et le bleu, divisées horizontalement.

4. Clé de pilotage:

   • Pour les appareils à commande numérique: Le contrôleur le plus couramment utilisé pour les écrans OLED de 0,96 pouces.

   • SH1106: Un autre contrôleur compatible, généralement doté d'une fonctionnalité similaire.

5. Interface:

   • Le secteur privé: Par défaut pour la plupart des modules OLED de 0,96 pouces; utilise deux fils (SDA, SCL) pour la communication de données.

   • SPI: Certaines variantes prennent en charge SPI pour une communication plus rapide.

6. Besoins en énergie:

   • Voltage: typiquement3.3Vou5V(selon le module).

   • Faible consommation d'énergie due à la nature auto-émettrice des OLED.

7. Angle de vue:

   • Grands angles de vision, généralement jusqu'à170°.

8. Ratio de contraste:

   • Extrêmement élevé, généralement10,000:1, assurant un texte et des graphismes nets.

9. Facteur de forme:

   • Compact et léger, il convient aux applications à espace restreint.

Paramètres détaillés:

Écrans OLED (de 0,42 pouces à 3,12 pouces):

Nous développons principalement des écrans OLED de petite et moyenne taille, y compris 0,42 ", 0,49", 0,66", 0,78", 0,87", 0,91", 0,96", 1,12", 1,21", 1,3", 1,5", 1,54", 1,92", 2,08", 2,23", 2,42", 2,7" et 3,12 ", etc.

Connecter un module OLED de 0,96 pouces:

1. câblage (interface I2C):

• Le CCR: Connectez-vous à une alimentation de 3,3 V ou 5 V (selon le module).

• Le GNDConnexion au sol.

• Le SCL: Connectez-vous à l'épingle d'horloge I2C (par exemple, A5 sur Arduino Uno).

• Le SDA: connectez-vous à la broche de données I2C (par exemple, A4 sur Arduino Uno).

2. câblage (interface SPI)(le cas échéant):

• Le CCRL'alimentation électrique.

• Le GNDLe sol.

• Le SCLUne horloge en série.

• Le MOSIMaître hors esclave dans.

• CSSélectionnez la puce.

• DC: Données/Contrôle de commandement.
