Écran LCD COG avec interface SPI et circuit intégré ST7567 pour appareils portables avec rétroéclairage blanc ou bleu

Nom De Marque:	Genyu
Nombre De Pièces:	1
Prix:	$1.90-2.40

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Guangdong, Chine

Type d'affichage:

FSTN, transmissif, positif

Résolution:

128x64 points

Méthode de conduite:

1/65 DEVOIR, 1/9 BAIS

Angle de vision:

6 heures

Interface:

Interface SPI

Circuit intégré d'entraînement:

ST7567

Taille du module:

58,5*39,7*5,2 millimètres

Rétroéclairage:

Blanc ou Bleu

Zone d'observation:

53,60*28,60 millimètres

Température de travail:

-10~60 °C

Température de stockage:

-20 à 70 °C

Type de connexion:

DENT + FPC

Alimentation:

Vop = 8,2 V ; Vdd = 2,8 V

Taille d'affichage:

2,15 pouces

Nombre de broches:

Mettre en évidence:

Écran LCD COG d'interface SPI

ST7567 Lecteur IC FSTN LCD positif

Rétroéclairage blanc ou bleu LCD 128x64 points

Description du produit

Écran LCD COG 128x64 points avec contrôleur ST7567

Écran LCD FSTN positif de haute qualité avec une résolution matricielle de 128x64 points, spécialement conçu pour les appareils portables et les applications embarquées.

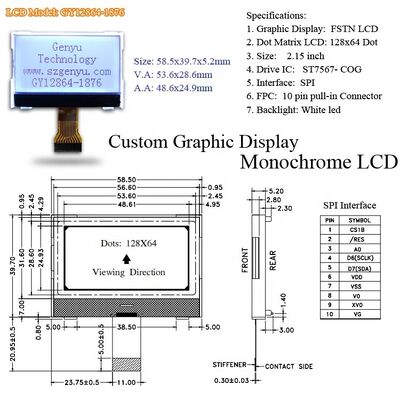

Configuration des broches de l'interface SPI

Broche	1	2	3	4	5	6	7	8	9	10
Symbole	CS1B	/RES	A0	D6(SCL)	D7(SDA)	VDD	VSS	V0	XV0	VG

Spécifications techniques

Type d'affichage : Écran LCD FSTN, affichage matriciel 128x64
Technologie : Écran LCD transmissif, type positif
Interface : SPI 4 fils
Circuit d'attaque : ST7567 (COG - Chip On Glass)
Angle de visualisation : 6 HEURES
Alimentation : Vop=8.2V ; Vdd=2.8V
Options de rétroéclairage : LED blanche ou bleue

Dimensions physiques

Structure : LCD + IC + FPC + BL

Taille du module : 58.50×39.70×5.20 mm

Zone de visualisation : 53.60×28.60 mm

Température de fonctionnement : -10°C à 60°C

Température de stockage : -20°C à 70°C

Connexion : COG + FPC

Besoin d'informations techniques supplémentaires ? Vous avez besoin de schémas de broches de connecteur FPC ou d'une conception de disposition LCD personnalisée ? Contactez notre équipe technique pour obtenir de l'aide.

Modèles de produits

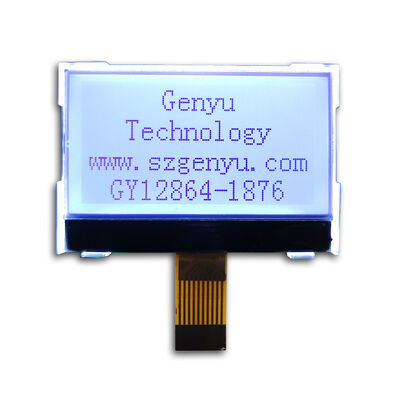

GY12864-1876W : LCD positif avec rétroéclairage blanc
GY12864-1876B : LCD positif avec rétroéclairage bleu

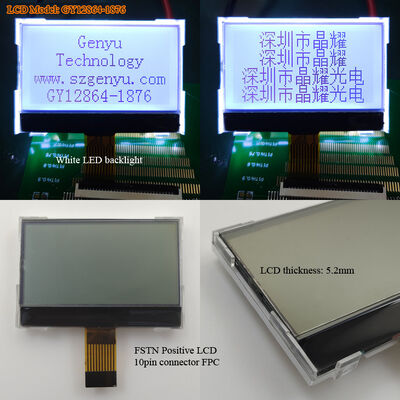

Images du produit

Produits LCD associés

LCD COG 1.7 pouces 128×64 : Avec carte PCB, écran LCD FSTN positif, LCD COB 14 broches circuit d'attaque UC1701, interface SPI
LCD 2.76 pouces 19264 : Écran LCD FSTN positif/négatif, LCD COG 24 broches circuit d'attaque UC1604, interface SPI
LCD 2.7 pouces 12864 : Écran LCD FSTN positif/négatif, LCD COG 24 broches circuit d'attaque UC1604, rétroéclairage bleu ou blanc
Petit écran 1.46 pouces : Écran LCD graphique matriciel 128×64, connecteur COG FSTN 14 broches, écran LCD monochrome noir et blanc

Commande et support

Conditions de paiement

T/T, Western Union, Paypal. Veuillez nous contacter avant d'effectuer le paiement.

Options de livraison

Les articles sont expédiés dans les 3 jours ouvrables suivant la confirmation du paiement.
DHL/UPS/FedEx/TNT : 2-5 jours ouvrables
EMS : 7-10 jours ouvrables
CPAM/HKPAM : 10-30 jours ouvrables

Emballage

Sac antistatique ou sac à bulles (pour les échantillons)
Palette en plastique
Boîte en carton

Pour les spécifications techniques, les exigences personnalisées ou les prix de volume, contactez nos spécialistes LCD dès aujourd'hui.
