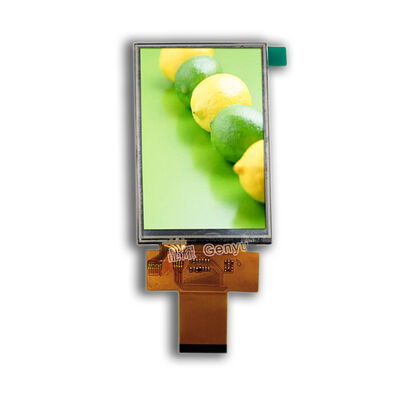

Module d'affichage TFT LCD 3,5 pouces avec résolution 320x480 et panneau tactile résistif pour affichage de code QR

Nom De Marque:	Genyu
Nombre De Pièces:	10
Prix:	Rp 60.494-77.778

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Guangdong, Chine

Type d'affichage:

TFT

Taille d'affichage:

3,5 pouces

Résolution:

320x480 pixels

Circuit intégré d'entraînement:

ILI9488

Taille du module:

83,00x54,50x3,14 mm

Zone active:

73,44x48,96 mm

Alimentation:

3,3 V

Interface:

16/18 bits parallèle, RVB, SPI

Arrangement de pixels:

Bande verticale RVB

Pions de PPC:

40 broches

Courant de rétroéclairage:

120 mA

Tension de rétroéclairage:

3,2 V

Direction de visualisation:

12 heures

Écran tactile:

Panneau tactile à résistance (RTP)

Matrice DOT:

320 RVB (H) x 480 (V)

Mettre en évidence:

Écran LCD TFT de résolution 320x480

3Module LCD TFT de 5 pouces

Panneau LCD TFT à écran tactile de résistance

Description du produit

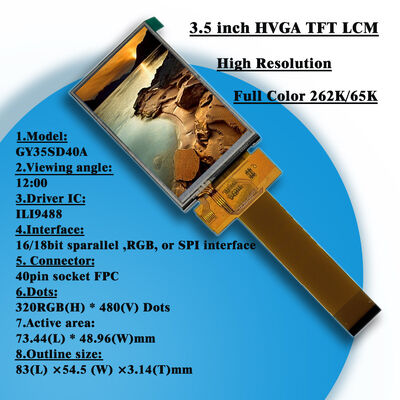

Écran LCD RVB 320x480 ILI9488 Module LCD Écran tactile TFT LCD de 3,5 pouces

Module d'affichage TFT LCD de haute qualité de 3,5 pouces avec panneau tactile résistif, spécialement conçu pour les applications d'affichage de codes QR. Comprend un circuit intégré de commande ILI9488 et plusieurs options d'interface.

Configuration des broches

Broche	1	2	3	4	5	6	7	8	9-26	27	28	29	30	31	32	33	34	35	36	37	38	39	40
Symbole	LED-K	LED-A	GND	RESET	VSYNC	HSYNC	DOTCLK	ENABLE	DB17-DB0	SDI	SDO	RD	SCK/WR	RS	CS	TE	VCI	IOVCC	GND	YD	XR	YU	XL

Caractéristiques principales

Type d'affichage : Matrice de points 320RVB(H) × 480(V)
Taille : Écran TFT de 3,5 pouces
Circuit intégré de commande : ILI9488
Disposition des pixels : Bande verticale RVB
Alimentation : 3,3 V
FPC : Type de connexion 40 broches
Interface : Interface RVB parallèle 16/18 bits, interface SPI

Spécifications techniques

Article	Description
Taille	3,5 pouces
Résolution	320 × 480
Tactile	RTP (Panneau tactile résistif)
Interface	Parallèle 16/18 bits, RVB, interface SPI
Tension de fonctionnement	3,3 V
Alimentation du rétroéclairage LED	Si=120mA, Vf=3,2V
Dimension extérieure	83(L) × 54,5(l) × 3,14(P) mm
Zone active	73,44(L) × 48,96(l) mm
