Genyu 2.0 Inch TFT LCD Display Module with 176x220 Dots Resolution and 22 Pin Interface

Nom De Marque:	Genyu
Nombre De Pièces:	1000
Prix:	$1.75-1.95

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Guangdong, Chine

Type d'affichage:

TFT

Taille d'affichage:

2,0 pouces

Résolution:

176 (RVB) x 220 points

Interface:

MCU 8BIT

Direction de visualisation:

12 heures

Couleur d'affichage:

65K/262K

Circuit intégré d'entraînement:

Le numéro d'immatriculation

Rétroéclairage:

3 LED blanches

Température de fonctionnement:

-20 ~ + 70 ℃

Zone active:

28,03 (L) * 35,04 (H) mm

Alimentation:

3,3 V

Taille du module:

36,10(L)*51,90(H)*2,40(P) mm

Zone d'observation:

28,03 (L) * 35,04 (H) mm

Température de stockage:

-30~+80 °C

Méthode de connexion:

DENT + FPC

Mettre en évidence:

2.0 inch TFT LCD Display

176x220 dots TFT LCD Module

22 pin TFT LCD Panel

Description du produit

Genyu 22 Pin LCD Display - 2.0 Inch TFT Module

Small color display with 176×220 dots resolution, ideal for various industrial and electronic applications.

Pin Configuration

Pin	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21-22
Symbol	A	K	NC	NC	NC	VDD	D7	D6	D5	D4	D3	D2	D1	D0	RD	WR	RS	CS	TE	RESET	GND

Key Features

LCD Type: TFT
Interface: 8bits MCU
Drive IC: ILI9225G
Viewing Angle: 12 O'CLOCK
Power Supply: 3.3V
Backlight: 4PCS white LED

Technical Specifications

Display Method	2.0 inch TFT display
Module Size	36.10(W)×51.90(H)×2.40(D) mm
Viewing Area	28.03(W)×35.04(H) mm
Working Temperature	-20 to +70°C
Storage Temperature	-30 to +80°C
Connection Ways	COG + FPC

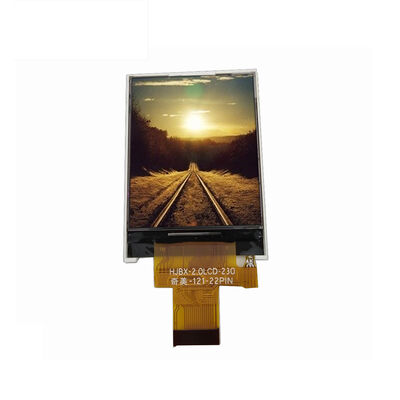

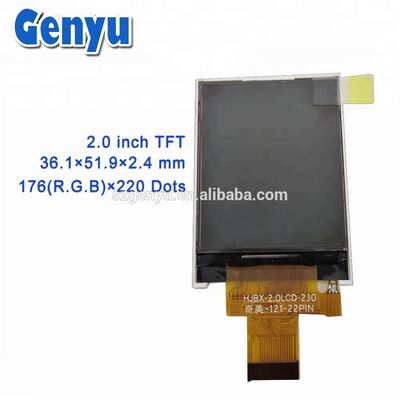

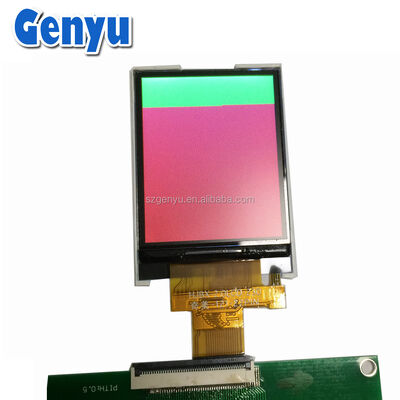

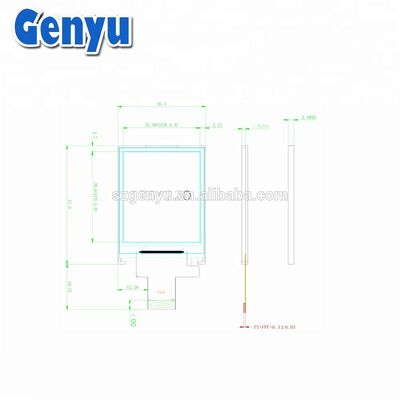

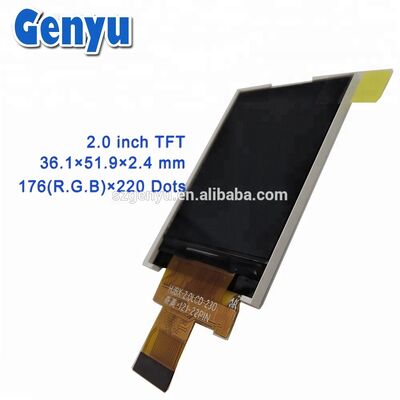

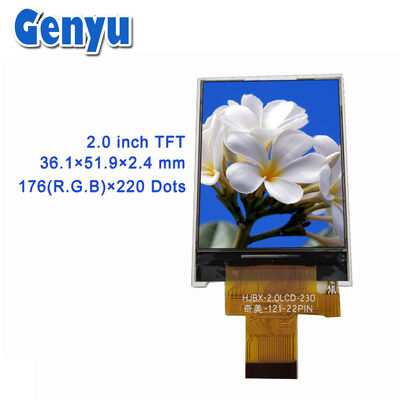

Product Images

Related Products

We offer a comprehensive range of TFT LCD displays to meet various application requirements:

TFT LCD Size	0.96", 1.0", 1.06", 1.28", 1.3", 1.44", 1.54", 1.77", 2.0", 2.2", 2.4", 2.8", 2.95", 3.13", 3.2", 3.5", 4.3", 7.0"
View Angle	IPS Full view angle, 12:00, 6:00
Interface	RGB, SPI, I2C, 8080, 6800, serial port, parallel port, Support customization
FPC	Pull-in Connector, Solder Type, Support customization

For more datasheets and samples, please contact us.
